Módulo 8 · Aula 8.7 · Máquina de estados em GDScript

Objetivos de aprendizagem

1. Reescrever em GDScript a máquina de estados do cão do Cajueiral (Aula 6.3).
2. Usar enum para dar nome aos estados e match para escolher o que fazer em cada um.
3. Concentrar a troca de estado numa função só, que também avisa por sinal.
4. Usar @export para ajustar números no Inspetor sem mexer no código.

Pré-requisitos

Aula 6.3 (máquina de estados no GDevelop). Aulas 8.3 e 8.4.

Materiais

Godot 4.7; laboratório, cena cao_de_guarda.tscn e script cao.gd.

Conceitos

Os três estados de novo.

PATRULHA --jogador a menos de 150 px--> PERSEGUE --jogador a mais de 260 px--> VOLTA
VOLTA --chegou ao posto--> PATRULHA         VOLTA --jogador a menos de 150 px--> PERSEGUE

A folga entre 150 e 260 evita o cão trocar de estado sem parar na fronteira, igual ao Cajueiral.

enum. Lista de nomes que viram números: enum Estado { PATRULHA, PERSEGUE, VOLTA }. Escrever Estado.PERSEGUE é mais claro que 1 e o editor avisa se o nome estiver errado. No Cajueiral o estado era um texto ("persegue"); um erro de digitação ali passava sem aviso.

match. Escolhe um bloco conforme o valor, como vários if seguidos, mais organizado:

match estado:
	Estado.PATRULHA:
		...
	Estado.PERSEGUE:
		...

Uma função para trocar. Toda troca passa por mudar_estado(novo), que muda a variável, troca o desenho (calmo ou bravo) e emite o sinal estado_mudou. No laboratório, esse sinal está ligado direto ao set_text do Label Estado: o texto da tela muda sozinho, sem uma linha de código no Label.

@export. A variável aparece no Inspetor. ponto_a, ponto_b, as velocidades e até o nó jogador são escolhidos no editor. Cada cão da fase pode ter os seus.

Exemplos

Tutorial passo a passo

Parte A. Ler e testar (90 min)

1. Abra cao_de_guarda.tscn e execute. Ande com as setas perto do cão: o texto no canto muda (PATRULHA, PERSEGUE, VOLTA).
2. Selecione o nó Cao e veja no Inspetor as variáveis @export (captura abaixo). Mude Velocidade Perseguicao para 150 e teste.
3. Na aba Sinais do Cao, veja estado_mudou ligado ao Estado.

Parte B. Desenhar e conferir (60 min)

4. Desenhe a máquina no papel com as 5 setas.
5. Para cada seta, ache a linha do cao.gd que a faz.

Parte C. Fazer o seu (150 min)

6. Escolha um inimigo do seu jogo do Módulo 6 e escreva a máquina dele em GDScript, com enum, match e mudar_estado.
7. Mostre o estado num Label usando sinal.
8. Acrescente um quarto estado (por exemplo, DORMINDO: fica parado 3 segundos depois de voltar ao posto).

Parte D. Teste (60 min)

9. Monte uma tabela: situação, estado esperado, estado que apareceu. Teste as 5 setas da máquina.

Imagens

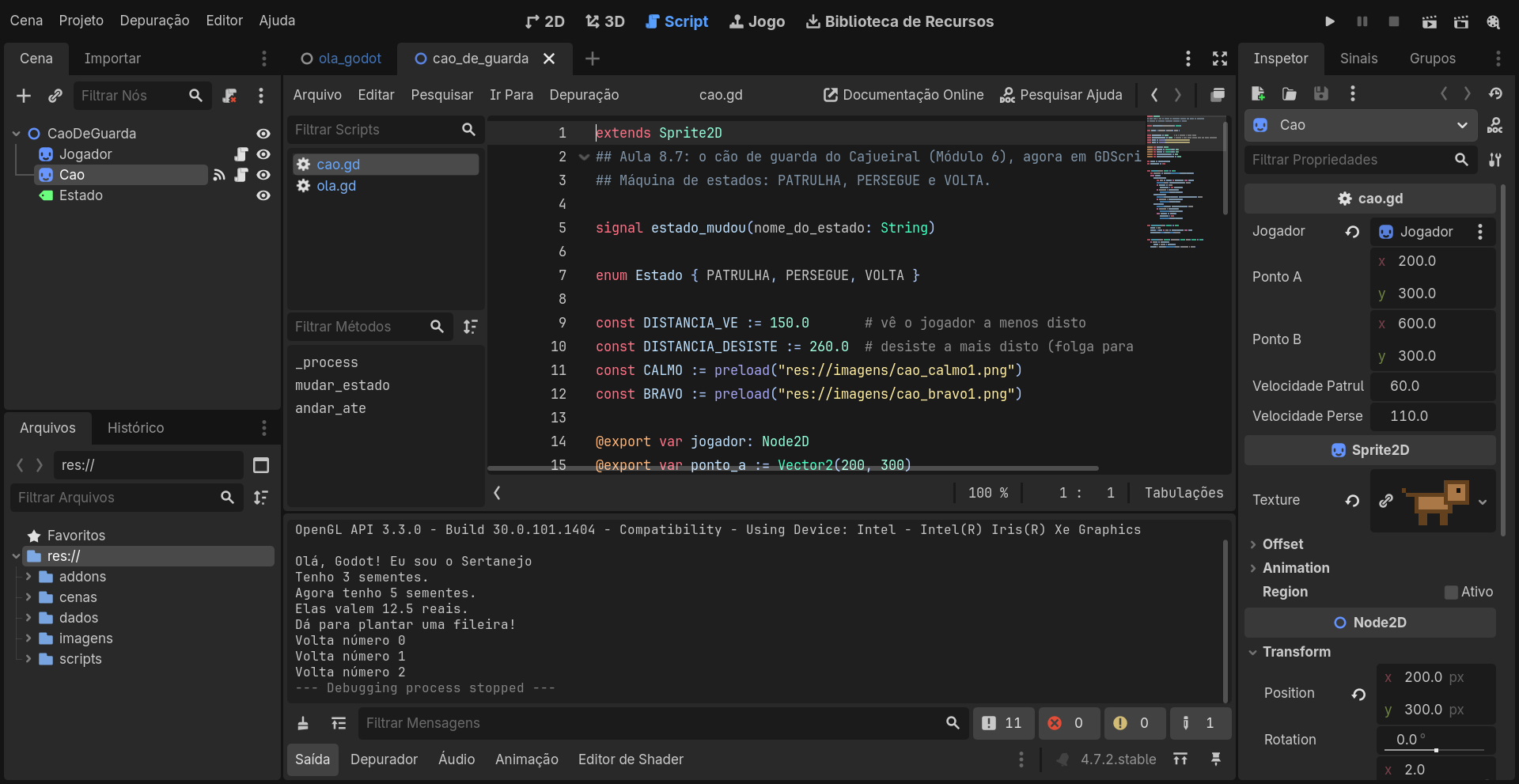

• ../../../recursos/imagens/godot/captura-godot-script-cao.png: o script com signal, enum e as constantes.

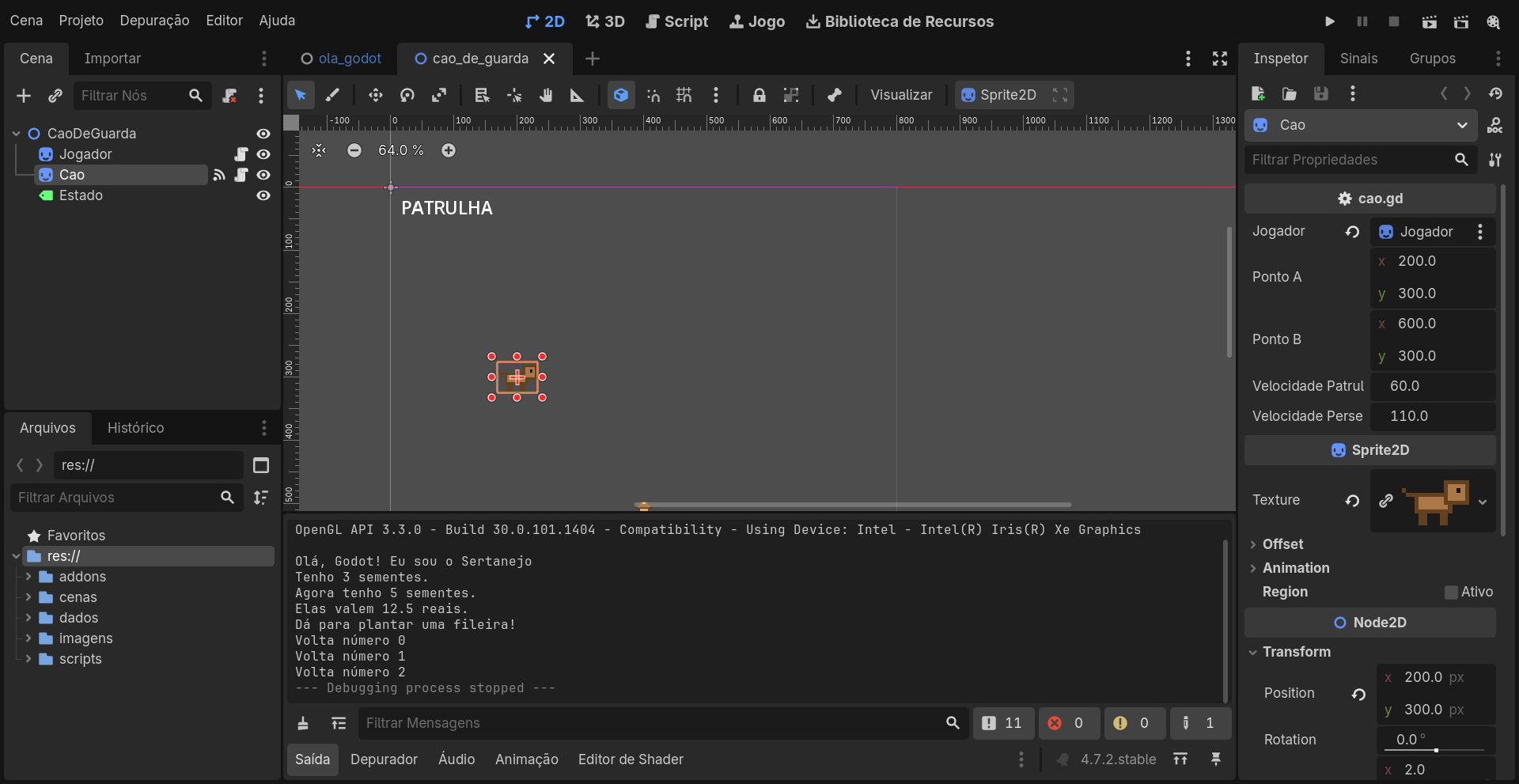

• ../../../recursos/imagens/godot/captura-godot-cao-inspetor.png: a cena do cão com o nó Cao selecionado.

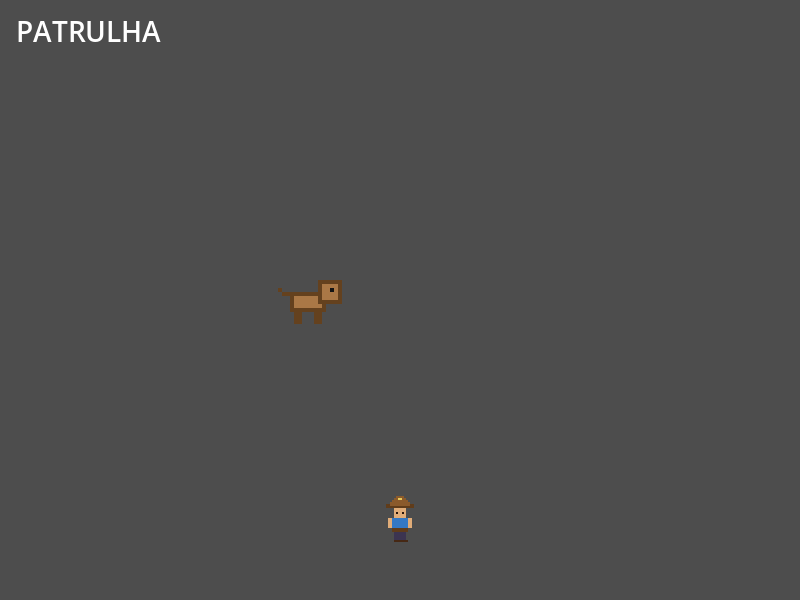

• ../../../recursos/imagens/godot/laboratorio-tela-cao.png: a cena rodando.

Indicação da interface

O código completo

exemplos/laboratorio/scripts/cao.gd:

extends Sprite2D

signal estado_mudou(nome_do_estado: String)

enum Estado { PATRULHA, PERSEGUE, VOLTA }

const DISTANCIA_VE := 150.0       # vê o jogador a menos disto
const DISTANCIA_DESISTE := 260.0  # desiste a mais disto (folga para não ficar trocando)
const CALMO := preload("res://imagens/cao_calmo1.png")
const BRAVO := preload("res://imagens/cao_bravo1.png")

@export var jogador: Node2D
@export var ponto_a := Vector2(200, 300)
@export var ponto_b := Vector2(600, 300)
@export var velocidade_patrulha := 60.0
@export var velocidade_perseguicao := 110.0

var estado := Estado.PATRULHA
var indo_para_b := true


func _process(delta: float) -> void:
	var distancia := position.distance_to(jogador.position)
	match estado:
		Estado.PATRULHA:
			var alvo := ponto_b if indo_para_b else ponto_a
			andar_ate(alvo, velocidade_patrulha, delta)
			if position == alvo:
				indo_para_b = not indo_para_b
			if distancia < DISTANCIA_VE:
				mudar_estado(Estado.PERSEGUE)
		Estado.PERSEGUE:
			andar_ate(jogador.position, velocidade_perseguicao, delta)
			if distancia > DISTANCIA_DESISTE:
				mudar_estado(Estado.VOLTA)
		Estado.VOLTA:
			andar_ate(ponto_a, velocidade_patrulha, delta)
			if distancia < DISTANCIA_VE:
				mudar_estado(Estado.PERSEGUE)
			elif position == ponto_a:
				indo_para_b = true
				mudar_estado(Estado.PATRULHA)


func mudar_estado(novo: Estado) -> void:
	estado = novo
	texture = BRAVO if novo == Estado.PERSEGUE else CALMO
	estado_mudou.emit(Estado.keys()[novo])


func andar_ate(alvo: Vector2, velocidade: float, delta: float) -> void:
	if alvo.x != position.x:
		flip_h = alvo.x < position.x
	position = position.move_toward(alvo, velocidade * delta)

Explicação do código

• Estado.keys()[novo] transforma o número do estado no nome ("PERSEGUE"), para mostrar na tela.
• position == alvo funciona porque move_toward para exatamente no alvo, sem passar.
• O teste automático do laboratório confere as 5 setas, o sinal no Label, a troca de desenho e a velocidade de perseguição.

Resultado esperado

Inimigo com enum, match e mudar_estado, estado visível na tela por sinal, e tabela de teste preenchida.

Problemas comuns

Exercício guiado

O jogador está a 200 px do cão. Em qual estado o cão fica se estava em PATRULHA? E se estava em PERSEGUE? (Resposta: continua em PATRULHA, porque 200 não é menor que 150; continua em PERSEGUE, porque 200 não é maior que 260.)

Desafio individual

Faça o cão "latir" (print ou som) só uma vez, no momento em que entra em PERSEGUE. Dica: o lugar certo é mudar_estado.

Desafio avançado (opcional)

Pesquise na documentação oficial o nó NavigationAgent2D, o equivalente ao Personagem de caminho do GDevelop, e anote como ele seria usado para o cão contornar obstáculos. (Não foi testado nesta versão do curso.)

Critérios de avaliação

• Máquina desenhada igual ao código.
• enum, match e uma função de troca.
• Tabela de teste com as setas.

Checklist de conclusão

• Testei o cão do laboratório
• Desenhei a máquina e achei cada seta no código
• Fiz a máquina do meu inimigo
• Estado na tela por sinal
• Quarto estado

Extensão

Desenhe a máquina de estados de um semáforo de pedestre (verde, piscando, vermelho). Quais são as setas e o que as dispara?
